MiniBug

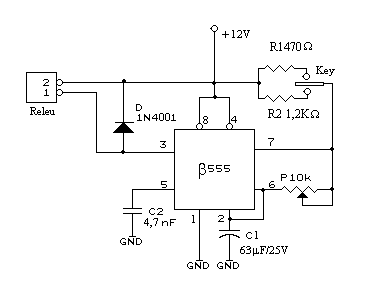

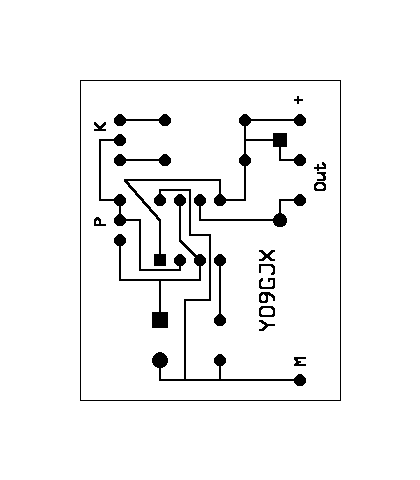

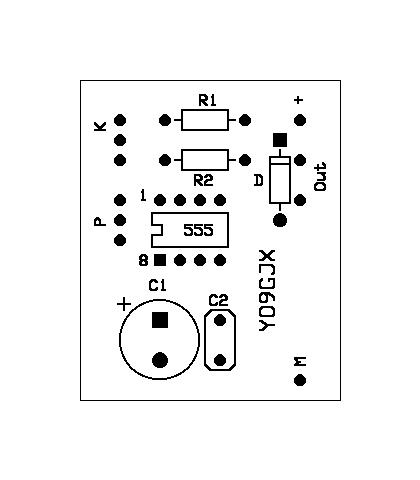

This schematic diagram is a single chip keyer, very simple for construction and also a very low cost. The values and quality of the components are not critical with exception of C1, prefered Tantal fabricated. Also the power supply can be from 5 to 15 volts without problems. The relay can be replaced with a optocupler. In fig. 2 and 3 they are the pc boards seen from the soldering part for easyer understanding.

Have fun !

Bibliografy – SGS Ates compedium 1981

Este es un manipulador electronico de un solo integrado, muy simple de construir y de muy bajo costo. Los valores de los componentes no son criticos, con excepcion de C1 que es preferible que sea de Tantal. La fuente puede ser de 5 a 15 VCC sin problemas. El relevador puede ser reemplazado por un optoacoplador.

En las figuras 2 y 3 se muestra el circuito impreso desde el lado de las soldaduras.

¡ Que se diviertan !

Bratu Florian YO9GJX - yo9gjx@ananzi.co.za
