Proyecto QRP GACW 40M

Comunicaciones locales y de DX al alcance de cualquier bolsillo

Autor Guillermo Necco LW3DYL

lw3dyl@yahoo.com.ar

Se trata de un equipo de baja potencia QRP compuesto de un receptor superheterodino de simple conversión con MOSFET de entrada y mezclador, OFV con circuito Vackar de 3 MHz para toda la porción de CW en la banda de 40 metros, filtro de cristales en 4 MHz, transistores comunes y económicos, detector de producto con BC548 y plaqueta de audiofrecuencia con TA2002 para auriculares o parlantes.

El transmisor que entrega una potencia de 2 vatios, posee un oscilador de cristal en 10 MHz, con OFV Vackar en el rango de 2.998 a 2.960 KHz para un resultante de 7.040 a 7.002 KHz. la etapa de salida está compuesta por dos transistores BD139 en clase C.

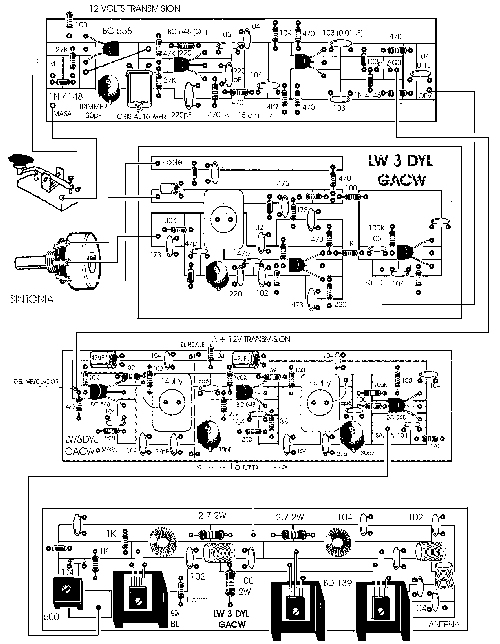

El proyecto, que incluye importantes aspectos didácticos, incluye el diseño de los circuitos impresos y también las guía para construir las plaquetas que lo componen en placas de circuito impreso con la técnica de islas cortadas con cutter o trincheta.

En desarrollo se encuentra el amplificador lineal para 10 Watts y la llave TR.   La presentación, de carácter informal, será efectuada por su creador con el apoyo de material escrito y plaquetas armadas.

Queremos felicitar a Guillermo por este excelente trabajo, que requirió de su parte mucha dedicación y los invitamos a participar desde las 100,00 horas, de nuestra reunión el próximo sábado 22 de noviembre en el Restaurante Autoservicio de la Avda. Callao 27 en el Barrio de Balvaneras, zona de congreso, estación de subterráneos Congreso, Colectivo 60, etc.

Primera Parte

La totalidad del proyecto sera desarrollado por Guillermo Necco LW3DYL, paso a paso con detalles del armado, graficos y circuitos, componentes y notas especiales del autor, con sentido didáctico.

Desde fines del mes de Noviembre de 2003, podrá encontrar aqui todos los detalles necesarios para participar de este proyecto de armado de su própio equipo de radioaficionado.
